Глава 28. Топология
В этой главе описывается представление Topology. Topology доступно на
панели навигации только если выбрана топология репликации, InnoDB Cluster
или NDB Cluster.
Вкладка Topology
графически показывает топологию репликации выбранной группы.

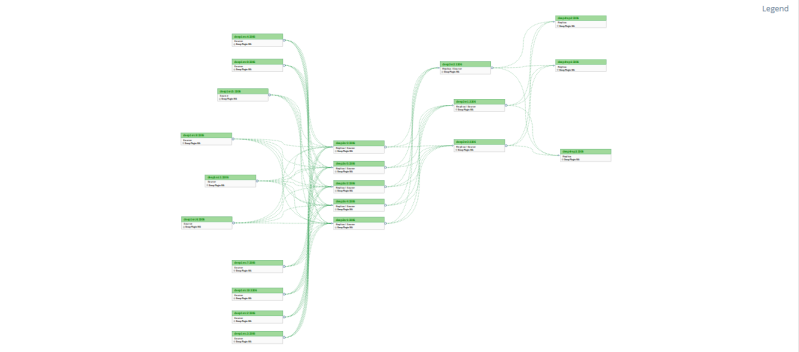

Рис. 28.1. Граф топологии репликации
Представление Topology содержит следующее:
Граф топологии: графически показывает установку репликации,
позволяя вам изменить местоположение узлов для лучшей видимости, увеличить и
уменьшить масштаб с использованием вашего колеса мыши. Всплывающие подсказки: Для получения информации об отдельном узле или
канале, наведите курсор мыши на узел или канал. Будет показана подсказка,
содержащая информацию об узле или канале. Узел показывает ID, имя и статус
узла, в то время как канал показывает название канала. Legend:
показывает значение каждого из графических элементов.
Граф топологии показывает полусинхронные связи, только если источник и
точная копия используют полусинхронизирующие плагины.
Топологии репликации группы показаны по-другому. Например, следующее это
группа с тремя узлами:

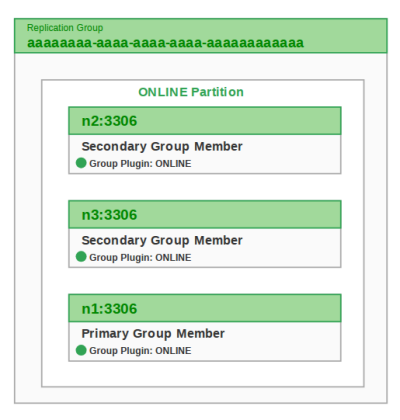

Рис. 28.2. Топология Group Replication Single Group
В то время как следующее это нормальная связь между двумя группами:

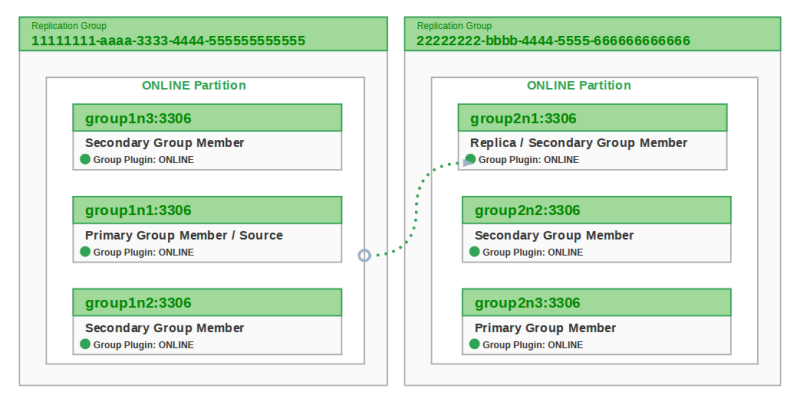

Рис. 28.3. Топология Group Replication Multiple Group
Топология NDB Cluster содержит все компоненты группы, узел управления,
узел API и узел данных и использует цвет, чтобы показать их статусы.
Каждый слой определяется информацией о процессе или хосте.
Дополнительная информация может быть показана, перемещая курсор по
любому из элементов.

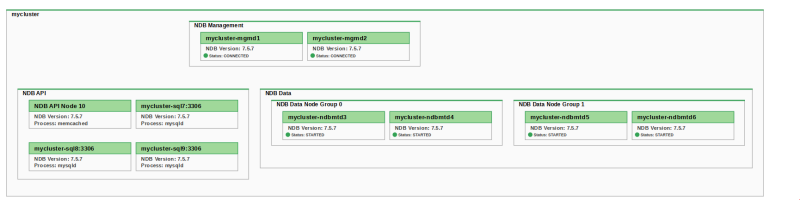

Рис. 28.4. Топология NDB Cluster

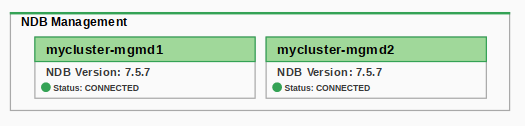

Узел NDB Management:
Рис. 28.5. NDB Cluster Topology - Management Node

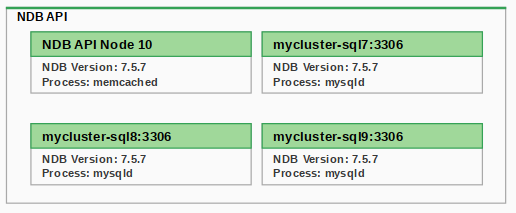

Узел NDB API:
Рис. 28.6. NDB Cluster Topology - API Node

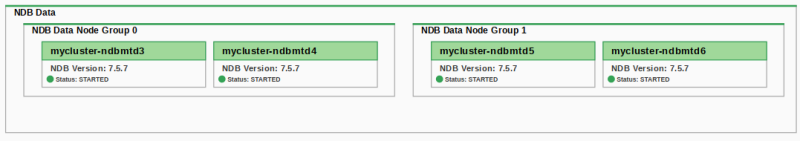

Узел данных NDB:
Рис. 28.7. NDB Cluster Topology - Data Node
|
