Глава 24. Overview
Overview показывает резюме высокого уровня
кластеров MySQL, групп, экземпляров и хостов, проверенных
MySQL Enterprise Monitor.
Overview
суммирует различную ключевую статистику, связанную с выбором контекста,
Database Availability,
Problem Hosts,
Problem MySQL Instances
и любые текущие экземпляры и хосты MySQL, у которых есть активные
события уровня Critical или Emergency. Это разработано таким образом, чтобы
дать вам быструю картину высокого уровня активов, которые требуют
пристального внимания, а также дают вам актуальный профиль того, как
работают экземпляры MySQL.

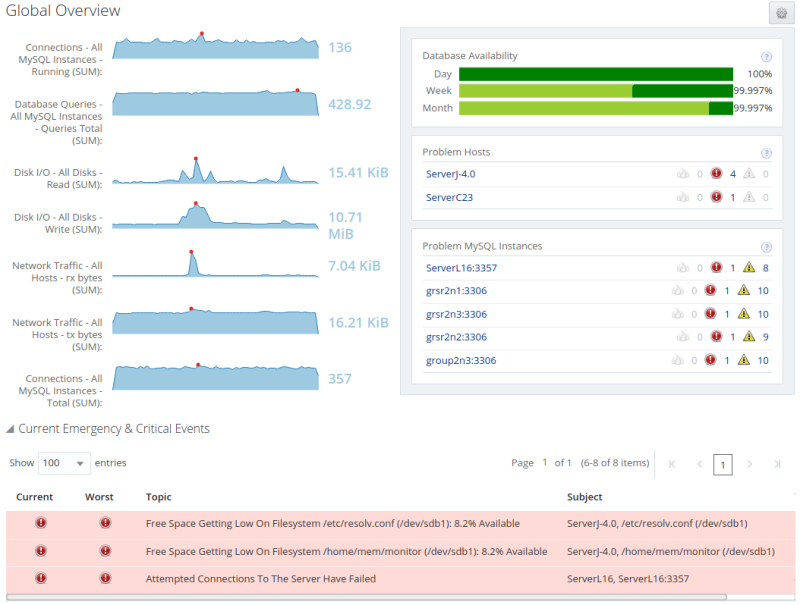

Рис. 24.1. Overview
Содержание Overview
зависит от выбора, сделанного в целевых меню выбора в верхней части страницы.
Следующие выборы возможны:
Global Overview:
выбор контекста по умолчанию Global Summaries
и All Targets. Обзор показывает резюме
всех проверенных активов. Group Overview:
(доступно, только если вы создали группы или контролируете топологии
репликации) показывает обзор группы или топологии, отобранной из меню
Global Summaries. Показанная информация
касается содержания только выбранной группы или топологии репликации. MySQL InnoDB Cluster:
(доступно, только если вы контролируете InnoDB Cluster или Group Replication)
показывает обзор топологии репликации группы или InnoDB Cluster, выбранной из
меню Global Summaries.
Показанная информация касается только содержания выбранной группы
или топологии репликации.
Топологии репликации группы включены в часть
InnoDB Clusters меню
Global Summaries. MySQL NDB Cluster Overview:
(доступно, только если вы контролируете MySQL NDB Cluster)
показывает обзор MySQL NDB Cluster, выбранного из меню
Global Summaries.
Показанная информация касается только содержания NDB Cluster. MySQL Instance Overview:
показывает обзор экземпляра MySQL, выбранного из меню
All Targets. Показанная информация касается
только выбранного экземпляра MySQL. Информация об имени хоста, порте, версии
и путях к каталогам также показана. OS Host Overview:
показывает обзор хоста, отобранного из меню
All Targets.
Показанная информация касается только отобранного экземпляра MySQL.
Информация о файловых системах и сетевых интерфейсах также показана. NDB API Node Overview:
(доступно, только если вы контролируете NDB Cluster)
показывает обзор узла API NDB, отобранного из меню
All Targets. NDB Data Node Overview:
(доступно, только если вы контролируете NDB Cluster)
показывает обзор узла данных NDB, отобранного из меню
All Targets. NDB Management Node Overview:
(доступно, только если вы контролируете NDB Cluster)
показывает обзор узла API NDB, отобранного из меню
All Targets. Agent Overview:
показывает обзор агента MySQL Enterprise Monitor, отобранного из меню
All Targets.
Информация о хосте агента также показана.
24.1. Overview Sparkline Graphs
Каждая группа, кластер и актив показывают различный набор графов по
умолчанию. Графы по умолчанию непосредственно
относятся к отобранному активу.
Например, Global Overview
показывает следующее по умолчанию:

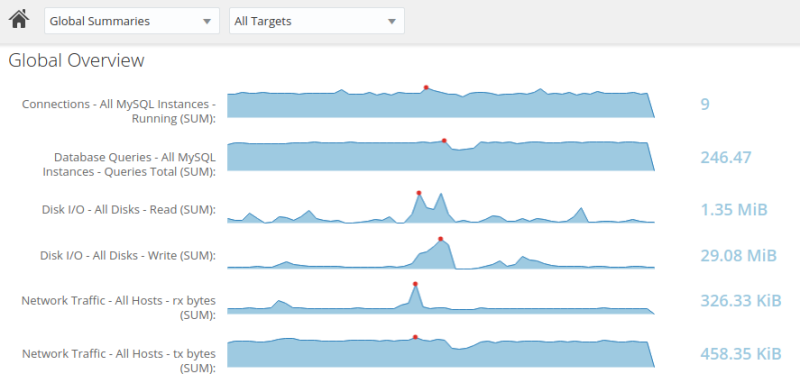

Рис. 24.2. Global Overview Sparklines
MySQL InnoDB Cluster Overview
показывает следующее по умолчанию:

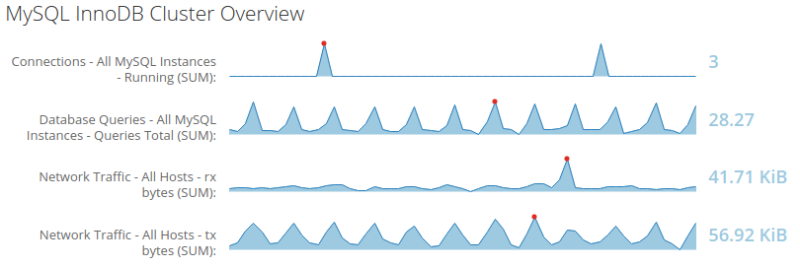

Рис. 24.3. MySQL InnoDB Cluster Sparklines
Если вы выбираете отдельный актив, такой как MySQL Instance,
следующие графы по умолчанию показаны:

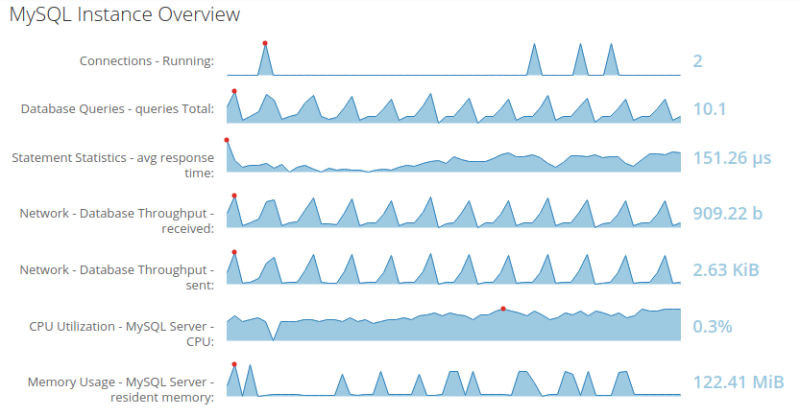

Рис. 24.4. MySQL Instance Overview DSparklines
Красные пункты это самые высокие значения в то время, как
значения синего цвета, в правой стороне графа, являются новыми.
Настройте графы по умолчанию
Графы настраиваемы. Чтобы изменить граф, сделайте следующее:
Выберите кнопку Settings,
механизм на правой стороне страницы Overview.
Список Instruments показан:

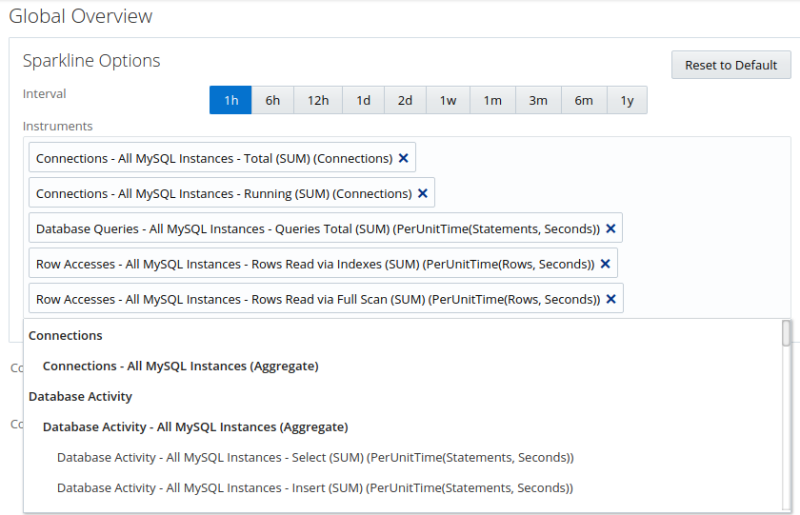

Рис. 24.5. Настройка Overview Sparkline Graphs
 Щелкните в области Instruments
и выберите необходимый граф из выпадающего списка. Чтобы удалить граф, нажмите X в верхнем правом
углу имени графа. Чтобы закрыть список Instruments,
щелкните по символу механизма снова. Ваш выбор сохранен
для всех будущих сессий. Чтобы перезагрузить граф к умолчанию, откройте список
Instruments и нажмите кнопку
Reset to Default. Чтобы установить временной интервал для данных графа, выберите одно из
значений интервала. Интервал сохранен для отобранных целей.
24.2. Доступность базы данных
Статистические данные Database Availability
показывают совокупность статистики доступности, произведенной
MySQL Availability Advisor для всех экземпляров
MySQL в отобранной группе и позволяет вам контролировать свою доступность.
MySQL Availability Advisor нужно позволить
для работы этой функциональности. Это позволено по умолчанию.
Database Availability вычисляется каждым агентом MySQL Enterprise Monitor,
делающим попытку связи с проверенными серверами MySQL (по умолчанию каждую
секунда, но это конфигурируемо в советнике), чтобы проверить, принимает ли
сервер MySQL активно новые связи.
Чтобы видеть резюме доступности за период, наведите
курсор на любую из полосок доступности, чтобы показать всплывающее окно
Availability. Доступность разделена на четыре категории:
Available:
процент времени, которое проверенные серверы были активно проверены. Up: Uptime
сообщает процент времени, которое сервер работал, но не был проверен. Unreachable:
процент времени, когда проверенный сервер не ответил. Down:
агент не мог получить ответ от MySQL вообще.
В течение каждого диапазона, столбиковая диаграмма разделена на части
времени (1 или 2 пикселя каждая, в зависимости от ширины показа), которые
представляют промежуток времени: день = 4 минуты, неделя = 20 минут,
месяц = 2 часа. В тех частях время в каждом состоянии доступности соединено
для всех экземпляров MySQL в выбранной группе и показано как процент
полного времени в части.
Например, если у вас есть четыре сервера MySQL в выбранной группе
с тремя из них работающими нормально и одним из них отключавшимся в течение
4-минутного периода в течение дня, часть, представляющая те 4 минуты, была бы
на 75% темно-зеленой и на 25% красной.
Этот граф не показан ни для какого выбора из меню
All Targets, кроме экземпляров MySQL.
24.3. General Database Statistics
Остающиеся графики Databases Statistics
разработаны, чтобы показать картину высокого уровня параллелизма
(Connections - All MySQL Instances), пропускной способности (Database
Activity - All MySQL Instances) и времени отклика
(Query Response Time Index) серверов MySQL в отобранной группе.
Они позволяют вам быстро определять, если профиль деятельности в
окружающей среде изменился.
Текущая проблема MySQL Instances и Hosts Panels
Current Problem MySQL Instances и Current Problem MySQL Hosts
перечисляют top 5 экземпляров MySQL и хостов соответственно, на основе того,
есть ли у них открытые события с текущим статусом
Emergency или
Critical.
Результаты отсортированы полным временем, когда у каждого события были те
статусы. Это означает, что серверы MySQL или хосты, у которых была самая
длинная ситуация Emergency, показаны наверху списка, перед теми, у которых
была самая длинная ситуация Critical.
Эти группы не обращаются к каждому выбору. Например, если единственный
сервер MySQL выбран из меню All
Targets, показан только граф Database
Availability наряду с простым списком деталей экземпляра.
Current Emergency & Critical Events
Панель Current Emergency & Critical Events
перечисляет текущие в настоящее время открытые события со статусами
Emergency или Critical. Они перечисляются отдельно в панелях
Current Problem MySQL Instances или Current Problem Hosts,
поскольку они не могли бы показать все активы в окружающей среде, которая
контролирует пять или больше объектов из любого типа актива.
Это позволяет вам видеть все текущие высокоприоритетные события в
единственной группе для всех проверенных активов.
|
|
