Нуль-модемный кабель

Последовательный нуль-модемный кабель будет работать для SLIP и PPP. Снова Вам понадобятся два соединителя DB-25. На сей раз Ваш кабель требует только восьми проводников.

Вы, возможно, видели другие схемы таких кабелей, но этот позволяет Вам использовать аппаратное управление потоком данных, что гораздо лучше XON/XOFF управления данными. Конфигурация кабеля показана на рисунке B-2:

Снова, если Вы имеете экранировку, Вы должны подключить ее к первому штырьку только на одном конце.

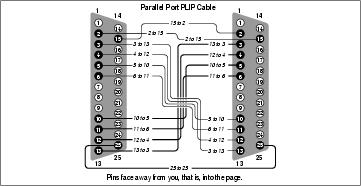

Рисунок B-1. Кабель PLIP

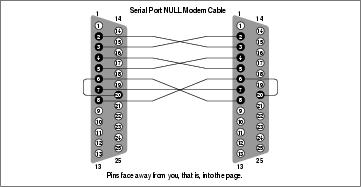

Рисунок B-2. Нуль-модемный кабель
